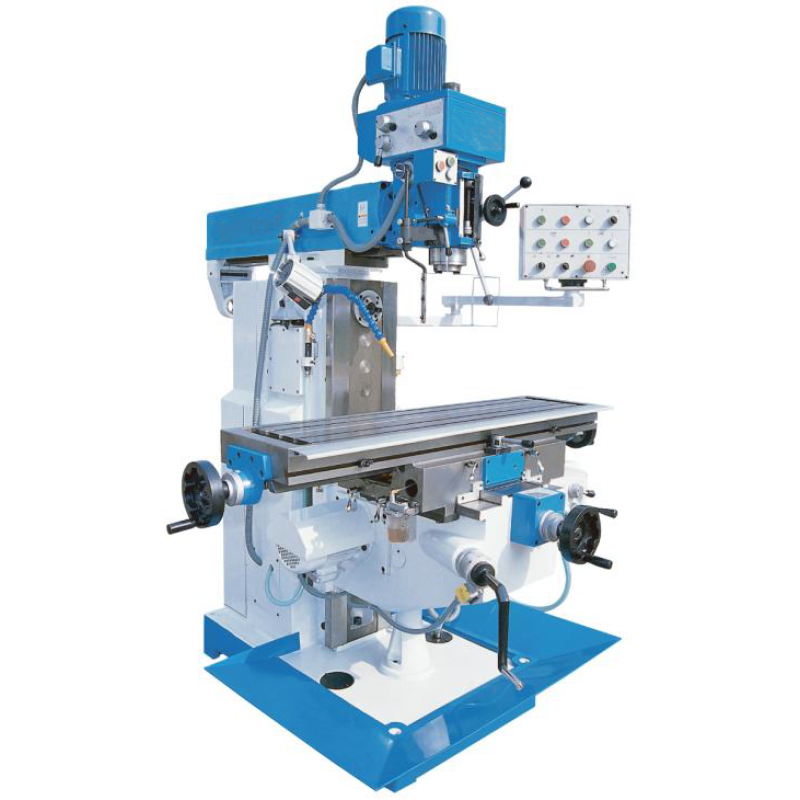

Фрезерний верстат по металу FDB Maschinen TMM 700

Виробник: FDB Maschinen Код товару: 832952

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Інструкція

Фрезерний верстат по металу FDB Maschinen TMM 700

Попереднє замовлення

700 000.00 ₴

Знайшли дешевше?

Купити цей товар в 1 клік:

Відстань (кінець вертикального шпинделя-поверхня столу), мм:150-500

Відстань «вісь вертикального шпинделя-поверхня колони», мм:150-550

Відстань «вісь горизонтальний шпиндель-поверхня столу», мм:0-350

Вертикальний хід столу (Z), мм:350

Діапазон швидкості вертикального переміщення фрезерного столу:575

Доставка

Ми доставляємо замовлення всією територією України!

Самовивіз – якщо Ви знаходитесь у Києві, Дніпрі або Львові, то можете самостійно вивезти куплене обладнання.
НОВА ПОШТА – безкоштовна доставка на відділення у Вашому місті за умови 100% оплати та сумі замовлення від 4000 грн., або накладний платіж за рахунок Отримувача.
САТ - за домовленністю.

Оплата

Оплата при отриманні через відділення Нової Пошти.
Безготівковий розрахунок.

Гарантія

12 місяців

Фрезерний верстат по металу FDB Maschinen TMM 700

700 000.00 ₴

Опис

Універсальний фрезерний верстат FDB Maschinen ТММ 700 призначений для обробки плоских і корпусних деталей з чорних, кольорових металів і їх сплавів торцевими, кінцевими, дисковими і фасонними фрезами. Дана модель дозволяє здійснювати свердління і попереднє розточування отворів, нарізання різьблення мітчиком.

Особливості фрезерного верстата FDB Maschinen TMM 700:

Широка область застосування
Мультиповоротна фрезерна головка
Важка масивна лита конструкція
Високоякісна механіка
Масивний прецизійний стіл з автоматичною подачею по осях X, Y і Z
Цілісна прямокутна напрямна осі Z
Всі напрямні загартовані
Висока точність обробки досягається шляхом застосування конічних і роликових підшипників (биття пінолі не перевищує 0,001 мм)
Автоматична подача пінолі шпинделя
Система захисту двигуна, реверсивний перемикач обертання, кнопка аварійної зупинки
Центральна система змащення напрямних
Подача МОР в зону різання
Зручна, ергономічна панель управління

Технические характеристики:

Модель	TMM700
Максимальный диаметр сверления (сталь), мм	30
Максимальный диаметр торцевого (дискового) фрезерования, мм	80
Максимальный диаметр вертикального фрезерования, мм	25
Диапазон скоростей вращения вертикального шпинделя, об/мин	70-2950
Количество скоростей вращения вертикального шпинделя	10
Диапазон скоростей вращения горизонтального шпинделя, об/мин	60-1350
Количество скоростей вращения горизонтального шпинделя	12
Напряжение электродвигателей вертикального и горизонтального шпинделей, В	380
Мощность электродвигателя привода вертикального шпинделя, кВт	3,7
Мощность электродвигателя привода горизонтального шпинделя, кВт	2,2
Ход пиноли вертикального шпинделя, мм	127
Расстояние «конец вертикального шпинделя-поверхность стола», мм	150-500
Расстояние «ось вертикального шпинделя-поверхность колоны», мм	150-550
Конус пиноли вертикального шпинделя	ISO40
Резьба зажимной штанги	М16
Угол наклона фрезерной головы «вправо-влево», градус	±45
Угол поворота фрезерной головы вокруг оси стойки, градус	±180
Расстояние «ось горизонтальный шпиндель-поверхность стола», мм	0-350
Конус горизонтального шпинделя	ISO40
Размер стола (Д*Ш), мм	1250х320
Поворот стола вокруг оси (мах.), град.	-
Продольный ход стола (X), мм	800
Поперечный ход стола (Y), мм	300
Вертикальный ход стола (Z), мм	350
Т-образные пазы, количество / размер (мм) / расстояние (мм)	5х14х70
Диапазон скорости продольного перемещения фрезерного стола, мм/мин	15-370
Количество скоростей продольного перемещения фрезерного стола	8
Диапазон скорости поперечного перемещения фрезерного стола, мм/мин	15-370
Количество скоростей поперечного перемещения фрезерного стола	8
Диапазон скорости вертикального перемещения фрезерного стола, мм/мин	575
Мощность электродвигателя продольного и поперечного перемещения фрезерного стола, кВт	0,75
Мощность электродвигателя вертикального перемещения фрезерного стола, кВт	1,1
Максимальная нагрузка на стол, кг	уточн.
УЦИ (Устройство Цифровой Индикации)	Опционально
СОЖ (Система подачи охлаждающей жидкости)	+
Подсветка рабочей зоны	+
Вес станка нетто, кг	1750
Габаритные размеры станка (ДШВ), мм	1720х1520х2270

Теги: Фрезерный станок по металлу FDB Maschinen TMM 700, TMM 700, FDB Maschinen, Станки фрезерные по металлу

Характеристики

Загальні Параметри:

Відстань (кінець вертикального шпинделя-поверхня столу), мм

150-500

Відстань «вісь вертикального шпинделя-поверхня колони», мм

150-550

Відстань «вісь горизонтальний шпиндель-поверхня столу», мм

0-350

Вертикальний хід столу (Z), мм

350

Діапазон швидкості вертикального переміщення фрезерного столу

575

Діапазон швидкості поздовжнього переміщення столу, мм/хв

15-370

Діапазон швидкості поперечного переміщення фрезерного столу

15-370

Діапазон швидкостей обертання вертикального шпинделя, об/хв

70-2950

Діапазон швидкостей обертання горизонтального шпинделя, об/хв

60-1350

Кількість швидкостей обертання вертикального шпинделя

Кількість швидкостей обертання горизонтального шпинделя

Кількість швидкостей поздовжнього переміщення фрезерного столу

Кількість швидкостей поперечного переміщення фрезерного столу

Конус горизонтального шпинделя

ISO40

Конус пінолі вертикального шпинделя

ISO40

Кут нахилу фрезерної голови «вправо-вліво», градус

±45

Кут повороту фрезерної голови навколо осі стійки, градус

±180

Максимальне навантаження на стіл, кг

уточн

Максимальний діаметр вертикального фрезерування, мм

Максимальний діаметр торцевого (дискового) фрезерування, мм

Підсвічування робочої зони

Опционально

Поздовжній хід столу (X), мм

800

Поперечний хід столу (Y), мм

300

Потужність електродвигуна приводу вертикального шпинделя, кВт

3,7

Потужність електродвигуна приводу горизонтального шпинделя, кВт

2,2

ПЦІ (Пристрій Цифрової Індикації)

Опционально

Різьблення затискної штанги

М16

СОЖ (Система подачі охолоджувальної рідини)

Опционально

Хід пінолі вертикального шпинделя, мм

127

Вага (кг)

1750

Розмір столу (мм)

1250х320

Напруга (В)

380

Габаритні розміри (мм)

1720х1520х2270

Максимальний діаметр свердління, мм
