Свердлильно-фрезерний верстат FDB Maschinen BF 20BL

Name: Свердлильно-фрезерний верстат FDB Maschinen BF 20BL
Brand: FDB Maschinen
SKU: 830050
Price: 90000.00 UAH
Availability: OutOfStock

Виробник: FDB Maschinen Код товару: 830050

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Інструкція

Свердлильно-фрезерний верстат FDB Maschinen BF 20BL

В наявності

90 000.00 ₴

Знайшли дешевше?

Купити цей товар в 1 клік:

Відстань між пазами, мм:63

Діапазон кута повороту (нахилу) шпиндельної головки, град:± 90°

Кількість пазів, шт:3

Кількість ступенів:1

Максимальна відстань від центру шпинделя до колони, мм:160

Доставка

Ми доставляємо замовлення всією територією України!

Самовивіз – якщо Ви знаходитесь у Києві, Дніпрі або Львові, то можете самостійно вивезти куплене обладнання.
НОВА ПОШТА – безкоштовна доставка на відділення у Вашому місті за умови 100% оплати та сумі замовлення від 4000 грн., або накладний платіж за рахунок Отримувача.
САТ - за домовленністю.

Оплата

Оплата при отриманні через відділення Нової Пошти.
Безготівковий розрахунок.

Гарантія

12 місяців

Свердлильно-фрезерний верстат FDB Maschinen BF 20BL

90 000.00 ₴

Опис

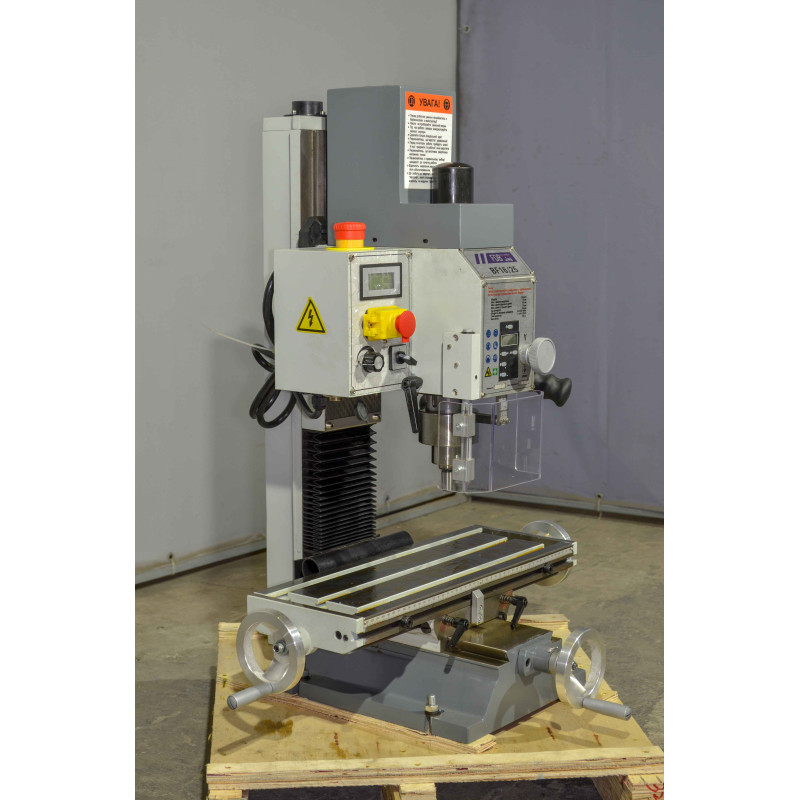

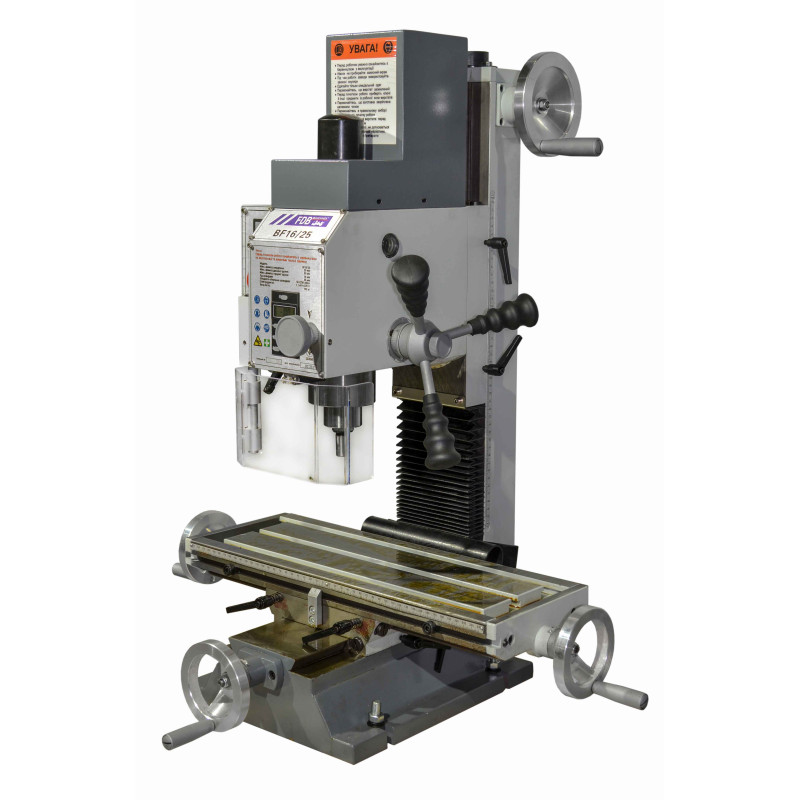

Свердлильно-фрезерний верстат FDB Maschinen BF 20ВL з ремінним приводом шпинделя (прямий ремінний привід від двигуна на шпиндель (відсутність зубчастої передачі, проміжного вала) призначений для виконання фрезерних, свердлильних, різенарізальних робіт з заготовками з кольорових і чорних металів і їх сплавів в умовах штучного виробництва.

Завдяки поєднанню операцій фрезерування і свердління, скорочуються витрати на придбання додаткових верстатів, а також економляться виробничі площі. Верстат BF 20ВL призначений для експлуатації в умовах штучного і дрібносерійного виробництва на підприємствах з невисокою навантаженням, в ремонтних майстернях, інструментальних цехах, і т.д. Обладнання характеризується легкістю освоєння та експлуатації, високою надійністю, простотою обслуговування.

Особливості FDB Maschinen BF 20ВL:

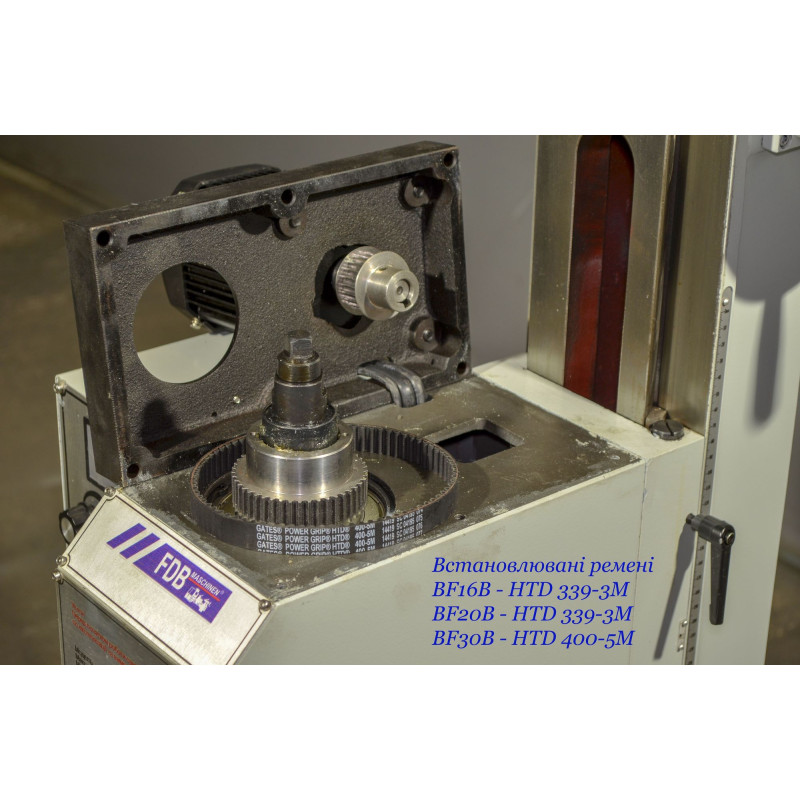

Ремінна передача двигун-шпиндель;

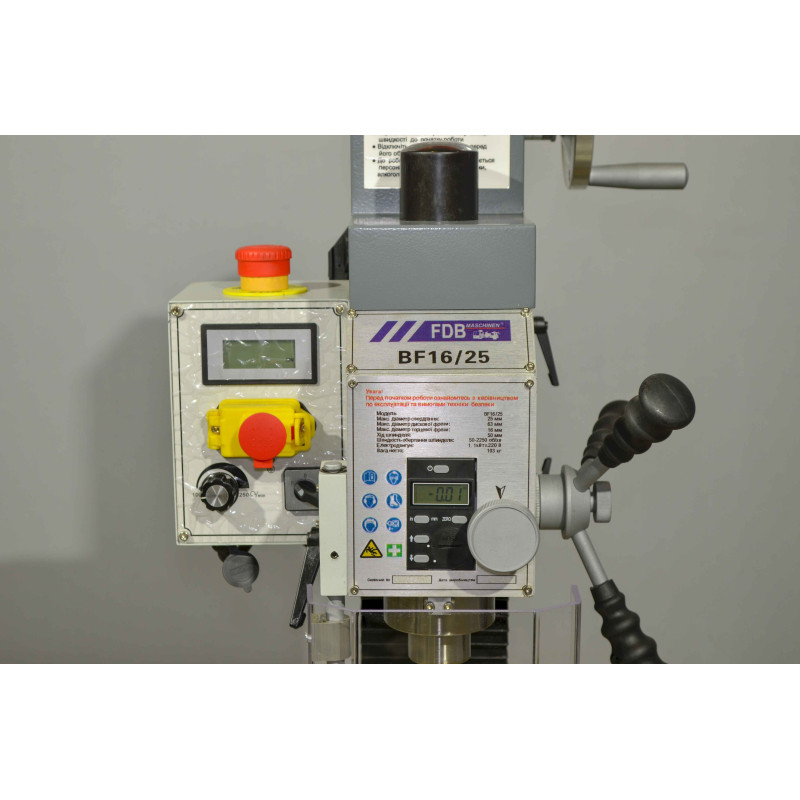

Зручна панель управління;
Праве-ліве обертання шпинделя;
Захищена кожухом напрямна фрезерної головки;
Короткий кінематичний ланцюг;
Потужний електродвигун;
Тонка подача при фрезеруванні;

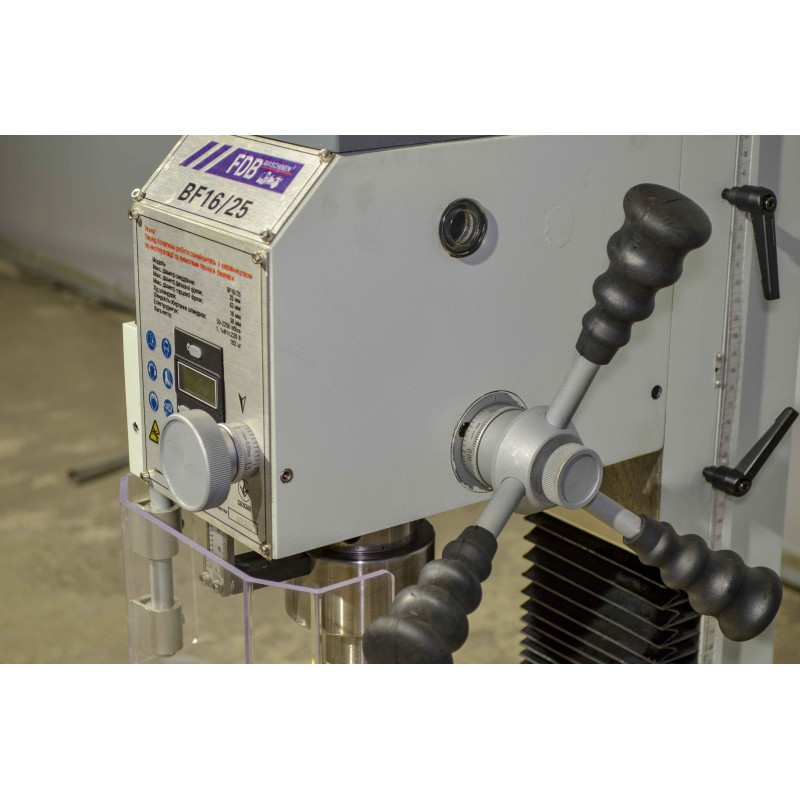

Подача рукояткою під час свердління;
Регульований упор переміщення столу.

Технічні характеристики:

Модель	BF20ВL
Електроживлення
Напруга електродвигуна приводу шпинделя, В	220 В ~50 Гц
Потужність електродвигуна приводу шпинделя, кВт	1,1
Тип електродвигуна приводу шпинделя	асінхронний
Параметри інструменту
Максимальний діаметр свердління (сталь), мм	25
Максимальний діаметр торцевого (дискового) фрезерування, мм	63
Максимальний діаметр вертикального фрезерування, мм	16
Шпиндель
Кількість ступенів	1
Регулювання обертів	безступінчате регулювання
Швидкість обертання шпинделя, об/хв	50 - 2250
Спосіб зміни швидкості обертання шпинделя	Варіатор
Напрямок обертання шпинделя	вправо \ вліво
Конус шпинделя	MK 3
Різьба затискної тяги шпинделя	М 12
Переміщення пінолі, мм	50
Максимальна відстань від центру шпинделя до колони, мм	160
Максимальна відстань від шпинделя до столу, мм	330
Фрезерна головка
Діапазон кута повороту (нахилу) шпиндельної головки, град	± 90°
Переміщення шпиндельної головки (Z), мм	270
Підйом/опускання	ручне
Координатний стіл
Розмір столу (ДхШ), мм	700х180
Поздовжнє переміщення столу (Х), мм	480
Поперечне переміщення столу (Y), мм	175
Розмір Т-подібних пазів, мм	12
Кількість пазів, шт	3
Відстань між пазами, мм	63
Максимальне навантаження на стіл, кг	н.д.
Регулювання глибини свердління	+
Функція нарізування різьби	-
Точна подача пінолі	Так
Підсвічування робочої зони	-
Тумба під верстат	-

Габаритні розміри зібраного верстата
Довжина, мм	940
Ширина, мм	550
Висота, мм	920
Маса верстата, кг	120

Теги: Сверлильно-фрезерный станок FDB Maschinen BF20, BF20, FDB Maschinen, Станки фрезерные по металлу

Характеристики

Загальні Параметри:

Відстань між пазами, мм

Діапазон кута повороту (нахилу) шпиндельної головки, град

± 90°

Кількість пазів, шт

Кількість ступенів

Максимальна відстань від центру шпинделя до колони, мм

160

Максимальна відстань від шпинделя до столу, мм

330

Максимальне навантаження на стіл, кг

н.д.

Максимальний діаметр вертикального фрезерування, мм

Максимальний діаметр торцевого (дискового) фрезерування, мм

Напрямок обертання шпинделя

вправо \ влево

Підйом/опускання

ручное

Підсвічування робочої зони

Переміщення пінолі, мм

Переміщення шпиндельної голови (Z), мм

270

Поздовжнє переміщення столу (Х), мм

480

Поперечне переміщення столу (Y), мм

140

Потужність електродвигуна МОР, Вт

Потужність, кВт

1,1

ПЦІ (Пристрій Цифрової Індикації)

опционально

Різьблення затискної штанги

М 12

Регулювання глибини свердління

СОЖ (Система подачі охолоджувальної рідини)

опционально

Спосіб зміни швидкості обертання шпинделя

Вариатор

Тип електродвигуна приводу шпинделя

асинхронный

Точна подача пінолі

Тумба під верстат

Функція нарізування різьблення

Швидкість обертання шпинделя, об/хв

50 - 2250

Вага (кг)

120

Розмір столу (мм)

700х180

Конус шпинделя

MK 3

Напруга (В)

220 В ~50 Гц

Габаритні розміри (мм)

940х550х920

Регулювання оборотів

бесступенчатое регулирование

Розмір Т-подібних пазів, мм

Максимальний діаметр свердління, мм
