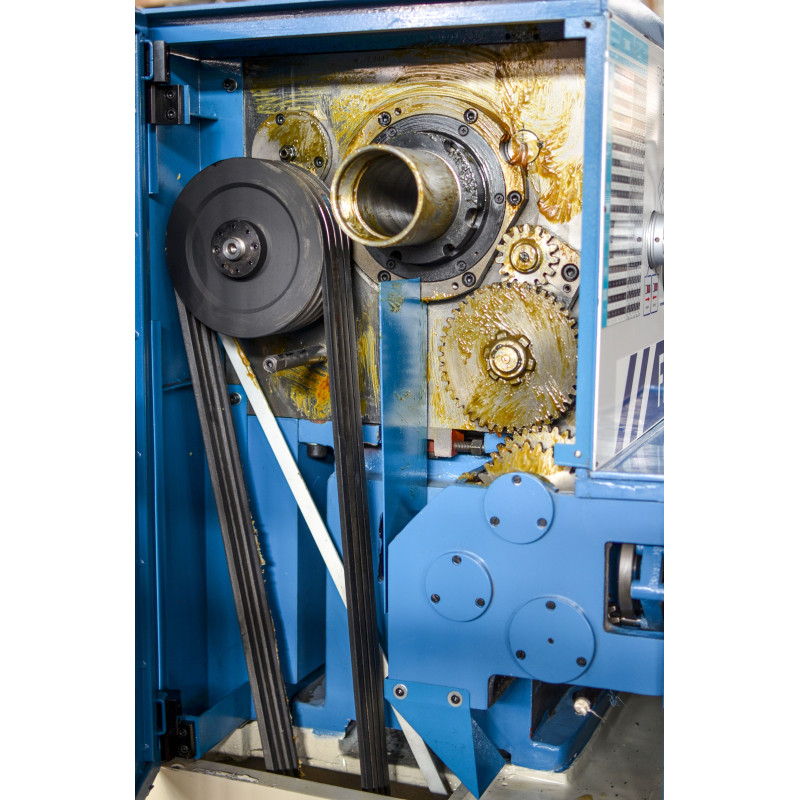

1. Направляюча рейка станини ретельно шліфована після ультралегкого аудіогартування і має тривалий термін служби. Шестерні точно відшліфовані, а рівень шуму всієї машини низький.
2. Розмір отвору шпинделя становить 80 мм. Система шпинделя має високу жорсткість і точність.

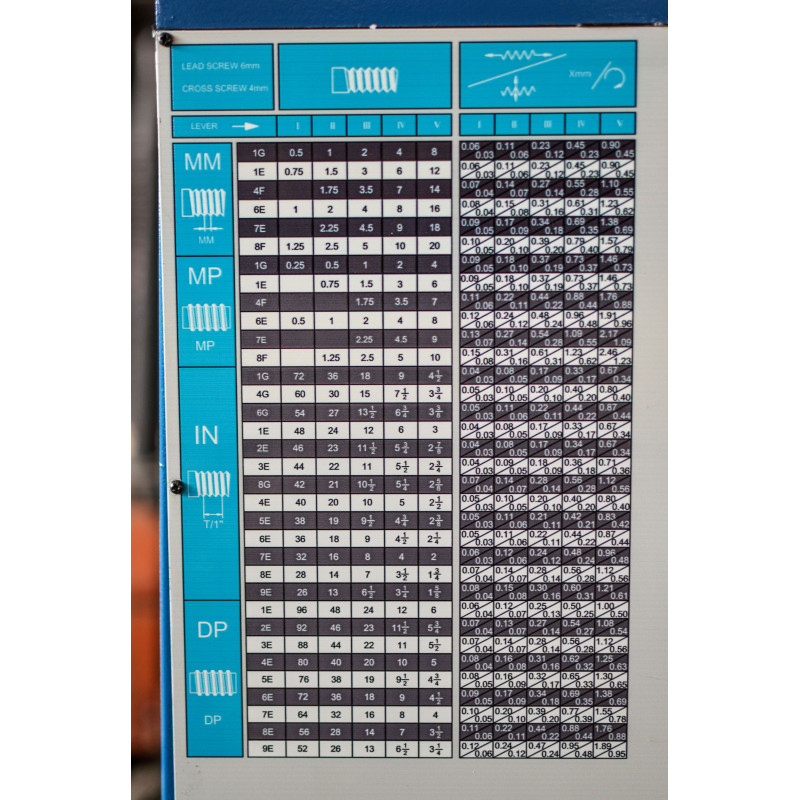

3. Немає необхідності в зміні шестерні. Верстат може нарізати близько 150 видів метричних, дюймових, модульних і D.P. різьблень.
Характеристики
| Максимальна довжина оброблюваної заготовки між центрами, мм |
1500 |
Максимальний діаметр оброблюваної заготовки над станиною, мм Максимальний діаметр оброблюваної заготовки над ГАП, мм |
500 720 |
Максимальний діаметр оброблюваної деталі над поперечною кареткою, мм Ширина направляючих станини, мм |
320 336 |
| Конус отвору шпинделя |
МТ7 |
| Максимальний діаметр наскрізного отвору шпинделя. мм |
80 |
| Діапазон швидкостей шпинделя, об/хв |
25-1800 |
| Кількість швидкостей шпинделя |
12 |
| Діапазон швидкостей переміщення поперечної каретки, мм/об |
0,03-1,23 |
| Діапазон швидкостей переміщення супорта, мм/об |
0,04-2,46 |
| Діапазон нарізування метричних різьб, мм |
0,5 - 20 |
| Діапазон нарізування дюймових різьб, виток на дюйм |
1-5/8 - 72 TPI |
| Максимальне переміщення повздовжньої каретки, мм |
100 |
| Максимальне переміщення поперечної каретки, мм |
280 |

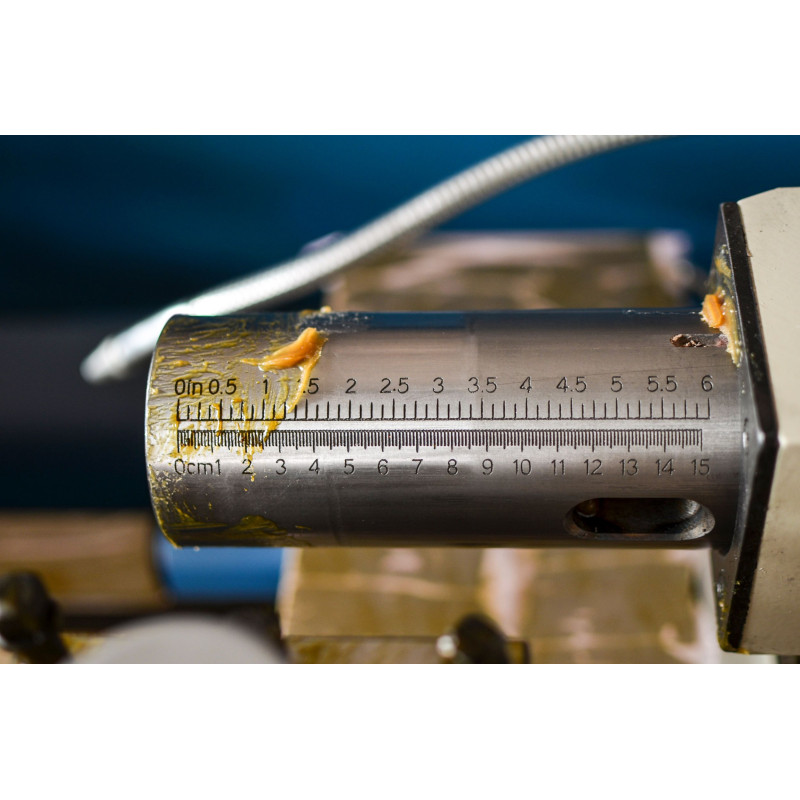

| Максимальне переміщення пінолі задньої бабки, мм |
130 |
| Конус задньої бабки |
МТ5 |
| Напруга електродвигуна приводу шпинделя, В |
380 |
| Потужність електродвигуна приводу шпинделя, кВт |
5,5 |
| Вага верстата нетто, кг |
3000 |
| Розмір верстата в зборі (Д*Ш*В), мм |
2810x1120x1700 |
| Наявність місцевого висвітлення |
так |
| Наявність системи подачі змазуючо-охолодної рідини (ЗОР) |
так |
| Наявність пристрою цифрової індикації (ПЦІ) |
так |
